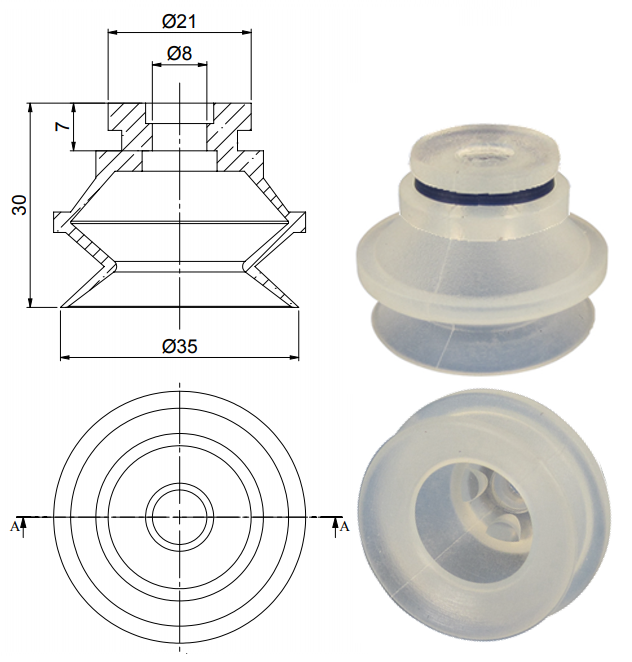

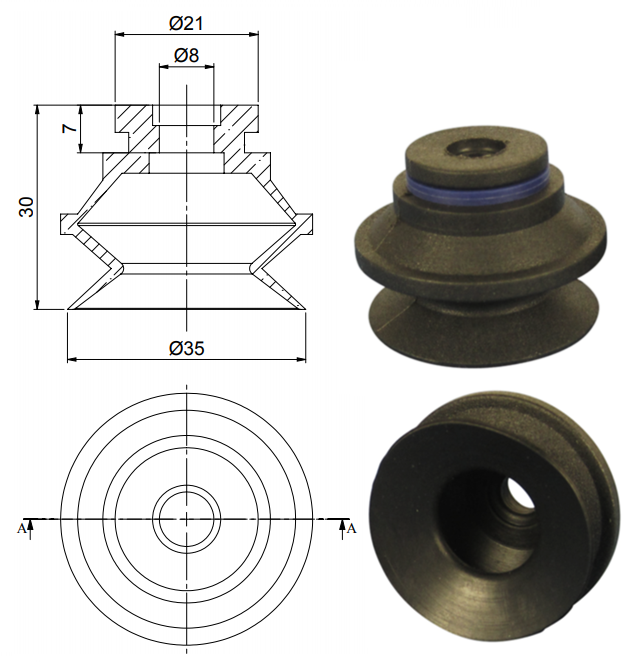

S 35 30

• Tamanho (mm): 35
• Peso (gr): 14
• Raio Min. de curvatura (mm): 35

  Ventosas Single redondas e sanfonadas para movimentação dinâmica de peças. O movimento de elevação pode ser usado para separar objetos pequenos e finos e após conformação sem deformação. Adequado a manipulação onde requer ajuste de nível com maior força lateral de elevação do objeto para alcançar boa precisão. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.
•
  IMPORTANTE: Ventosa S35-30 Mudras possui perfeito intercambiamento nos modelos de Ventosa Tipo B30-2.10 | VSAB30 | VB30 | GSV B30 2 | VFB30 | VCR-B30P-C | VE30 | S.B302

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 720

Movimentação Vertical (gr): 358

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 2,16

Movimentação Vertical (Kg): 1,0

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 3,24

Movimentação Vertical (Kg): 1,61

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
