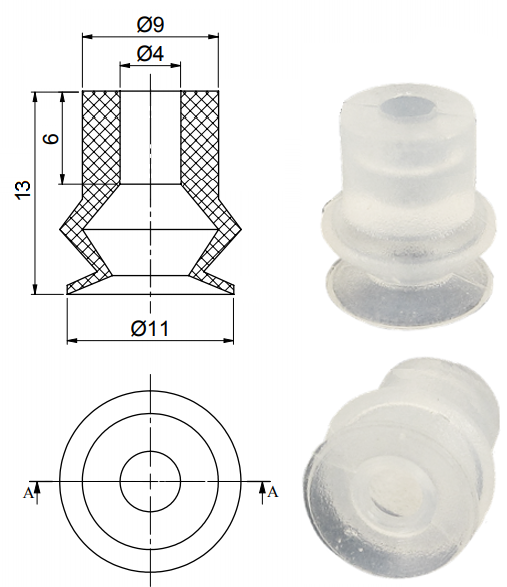

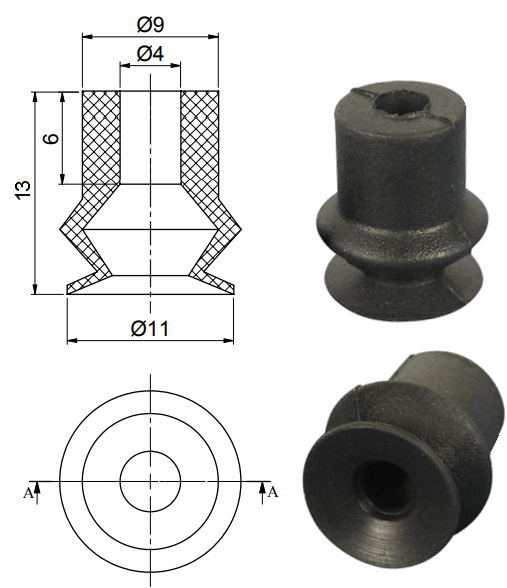

S 11 13

• Tamanho (mm): 11
• Peso (gr): 0,7
• Raio Min. de curvatura (mm): 10

  Ventosas Single redondas e sanfonadas para movimentação dinâmica de peças. O movimento de elevação pode ser usado para separar objetos pequenos e finos e após conformação sem deformação. Adequado a manipulação onde requer ajuste de nível com maior força lateral de elevação do objeto para alcançar boa precisão. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa S11-13 Mudras possui perfeito intercambiamento nos modelos de Ventosa Tipo VSA11 | B1.5-11 | FGA 11 | VCC-B-043.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 80

Movimentação Vertical (gr): 40

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (gr): 240

Movimentação Vertical (gr): 117

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (gr): 378

Movimentação Vertical (gr): 185

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
