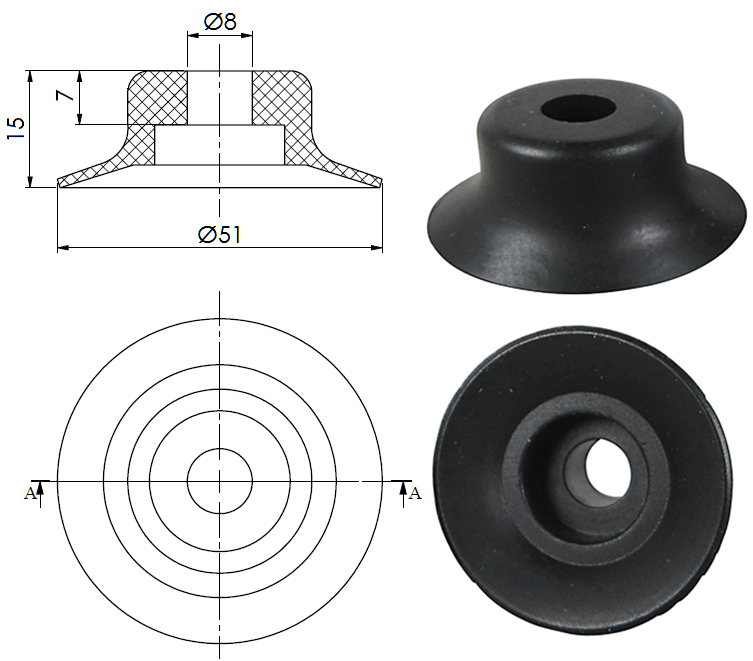

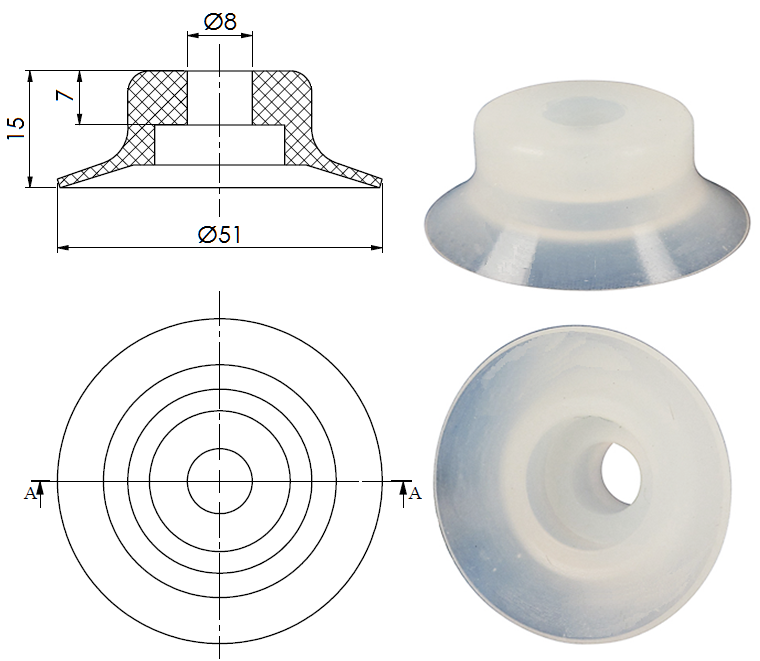

F 51 15

• Tamanho (mm): 51
• Peso (gr): 10,8
• Raio Min. de curvatura (mm): 75

  Ventosas Flat redondas e planas para manuseio dinâmico de chapas, descarga de peças após conformação, manuseio de chapas finas sem deformação ou estampagem profunda e suporta maior força lateral. Borda de vedação extra macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa F51-15 Mudras possui perfeito intercambiamento nos modelos de Ventosa Tipo PFG-50 | PFY-50 | VPG50 | C-F50 | VN1 50 | C-PFG50.

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (kg): 1,65

Movimentação Vertical (gr): 825

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 4,96

Movimentação Vertical (kg): 2,48

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 7,45

Movimentação Vertical (Kg): 3,72

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
