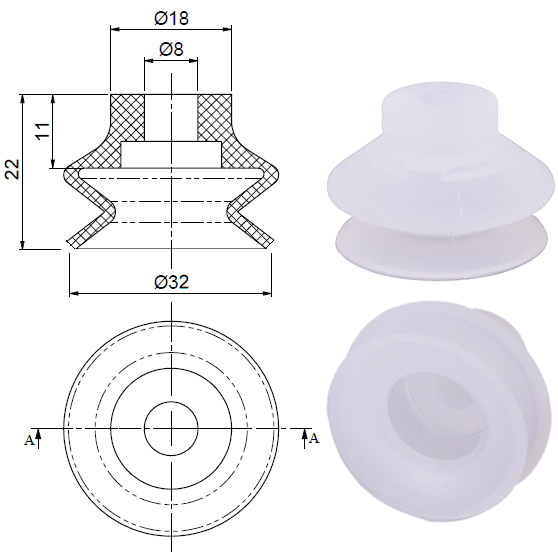

S 32 22

• Tamanho (mm): 32
• Peso (gr): 8,6
• Raio Min. de curvatura (mm): 40

  Ventosas Single redondas e sanfonadas para movimentação dinâmica de peças. O movimento de elevação pode ser usado para separar objetos pequenos e finos e após conformação sem deformação. Adequado a manipulação onde requer ajuste de nível com maior força lateral de elevação do objeto para alcançar boa precisão. Borda de vedação macia e flexível agrega maior eficiência, mesmo em superfícies curvas e irregulares.

  IMPORTANTE: Ventosa S32-22 Mudras possui perfeito intercambiamento nos modelos de Ventosa Tipo PBG-30 | VSAG30 | C-B1.5-30 |  VN2 30

Solicite seu Orçamento:

Desempenho de elevação:

Capacidade de elevação:

Nível de Vácuo (bar): 0,2

Movimentação Horizontal (gr): 594

Movimentação Vertical (gr): 295

Capacidade de elevação:

Nível de Vácuo (bar): 0,61

Movimentação Horizontal (Kg): 1,78

Movimentação Vertical (gr): 893

Capacidade de elevação:

Nível de Vácuo (bar): 0,91

Movimentação Horizontal (Kg): 2,68

Movimentação Vertical (Kg): 1,33

*Isenção de responsabilidade:

• Capacidade de elevação para lidar com superfície não porosa.
• Os valores são teóricos e baseados em 80% do diâmetro externo da borda de contato com margem de segurança 2:1 para elevação horizontal e uma margem de segurança de 4:1 para elevação vertical.
